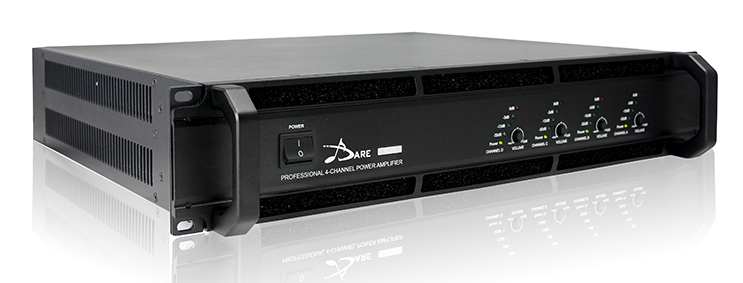

HZ系列功率放大器

产品介绍：HZ系列功率放大器用于驱动额定功率在150-1200W范围内的扬声器。在2U机身内提供2至4个放大通道，每个通道都可以350W/8R至2600W/4R的功率配置，最大可获得总共4*2600W的功率放大采用线性AB类方案，电源使用2到4级CLASS H+的供电方案，比单一AB类功率放大器平均节能50%。

产品参数：

HZ系列功率放大器用于驱动额定功率在150-1200W范围内的扬声器。在2U机身内提供2至4个放大通道，每个通道都可以350W/8R至2600W/4R的功率配置，最大可获得总共4*2600W的功率放大采用线性AB类方案，电源使用2到4级CLASS H+的供电方案，比单一AB类功率放大器平均节能50%。

产品特点

1、2/3/4级线性H类电源,线性放大电路设计；
2、标准的2U机身，2/3/4通道设计；最大容量4×2600W/4Ω；
3、发热量低，重量轻，最大重量24kg；
4、过热保护，短路保护，直流保护，抗射频干扰；
5、电气悬浮散热器，功率晶体与散热器直接压合；

规格参数

型号	额定功率				最大输出电压	输入灵敏度	整机增益	正常功耗	最大功耗	重量
	W 8 /40ms				V/Vp/40ms	V/32dB/X40	dB 0.775v	A/230V/8 OHM D=2.83	A/230V/4 OHMD=2.83	净重	毛重
	CHA	CHB	CHC	CHD
HZ20	350	350			80	1.41	37.27	1.6	3.2	14	16
HZ21	500	500			98	1.73	39.03	1.6	3.2	14.1	16.1
HZ22	750	750			113	2.00	40.28	2.0	4.0	15.1	17.1
HZ23	950	950			126	2.24	41.24	2.4	4.8	15.3	17.3
HZ24	1200	1200			144	2.55	42.38	2.8	5.6	15.3	17.3
HZ25	1600	1600			160	2.88	43.28	3.2	6.4	16.1	18.1

HZ30	350	350	350		80	1.41	37.27	2.4	4.8	15.6	17.6
HZ31	500	500	500		98	1.73	39.03	2.4	4.8	15.7	17.7
HZ32	350	350	750		80/80/113	1.41/1.41/2.00	37.27/37.27/40.28	2.6	5.2	15.7	17.7
HZ33	350	350	950		80/80/126	1.41/1.41/2.24	37.27/37.27/41.24	2.8	5.6	15.6	17.6
HZ34	500	500	950		98/98/126	2.00/2.00/2.24	39.03/39.03/41.24	2.8	5.6	15.7	17.7
HZ35	500	500	1200		98/98/144	1.73/1.73/2.55	39.03/39.03/42.38	3.0	6.0	16.1	18.1
HZ36	750	750	1600		113/113/160	2.00/2.00/2.88	40.28/40.28/43.28	3.6	7.2	17	19
HZ37	950	950	1600		126/126/160	2.24/2.24/2.88	41.24/41.24/43.28	4.0	8.0	17	19
HZ38	350	750	750		80/113/113	1.41/2.00/2.00	37.27/40.28/40.28	2.8	5.6	16	18
HZ39	500	950	950		98/126/126	1.73/2.24/2.24	39.03/41.24/41.24	3.2	6.4	16	18

HZ40	350	350	350	350	80	1.41	37.27	3.2	6.4	16.6	18.6
HZ41	500	500	500	500	98	1.73	39.03	3.2	6.4	17.1	19.1
HZ42	750	750	750	750	113	2.00	40.28	4.0	8.0	18	20
HZ43	950	950	950	950	126	2.24	41.24	4.8	9.6	18.3	20.3
HZ44	1200	1200	1200	1200	144	2.55	42.38	5.6	11.2	18.8	20.8
HZ45	1600	1600	1600	1600	160	2.88	43.28	6.4	12.8	22.2	24.2
注：HZ系列中的HZ45于2015年12月31日已停产
HZ46	350	350	750	750	80/80/113/113	1.41/1.41/2.00/2.00	37.27/37.27/40.28/40.28	3.6	7.2	17.4	19.4
HZ47	500	500	1200	1200	98/98/144/144	1.73/1.73/1.73/2.55	39.03/39.03/39.03/42.38	4.4	8.8	18	20
HZ48	950	950	1600	1600	126/126/160/160	2.24/2.24/2.88/2.88	41.24/41.24/43.28/43.28	5.6	11.2	18.8	20.8
HZ49	500	500	500	1200	98/98/98/144	1.73/1.73/2.55/2.55	39.03/39.03/39.03/42.38	3.8	7.6	18.2	20.2

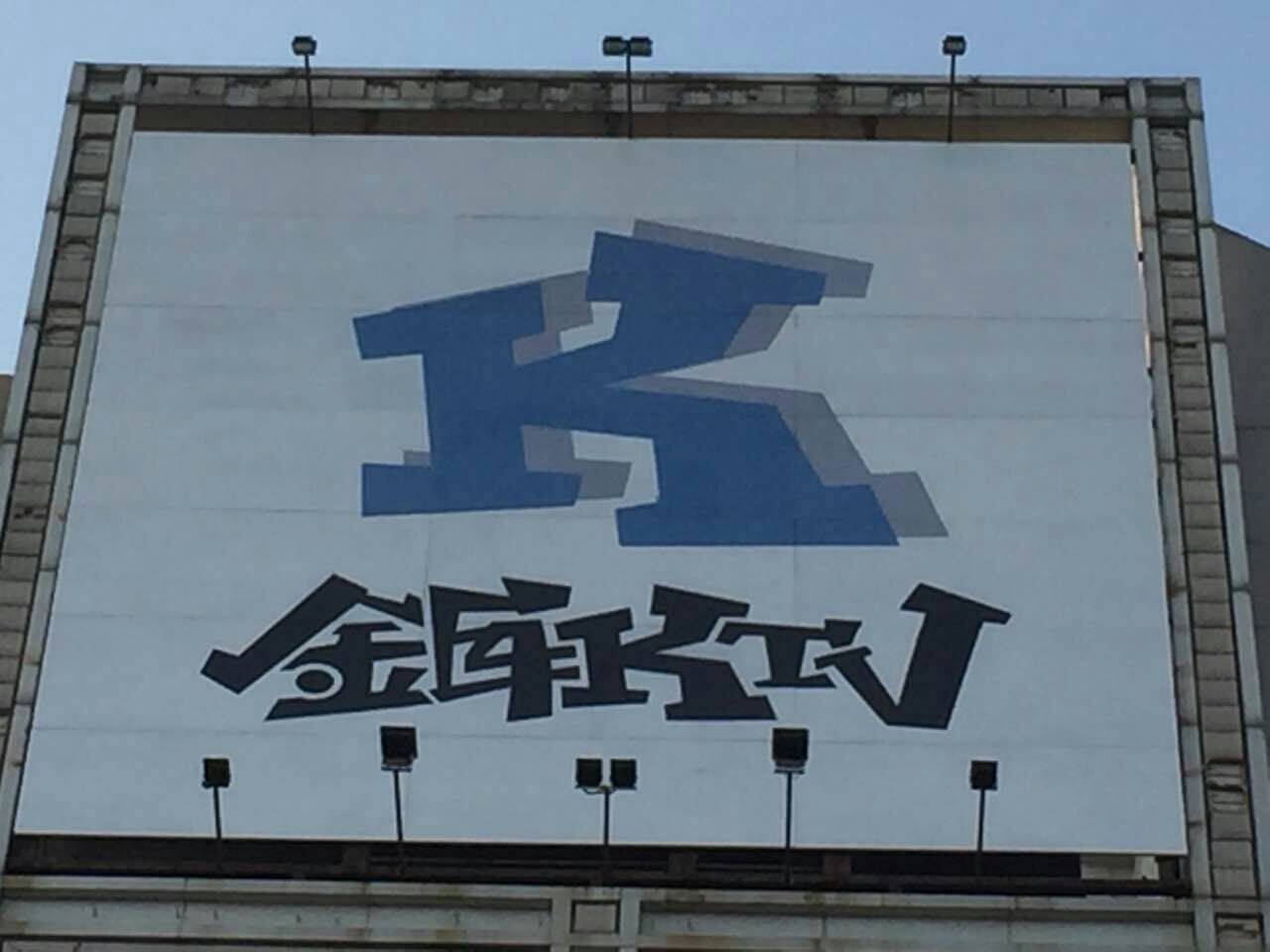

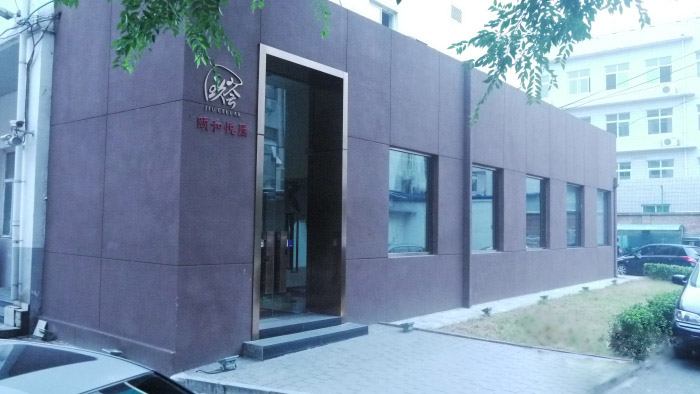

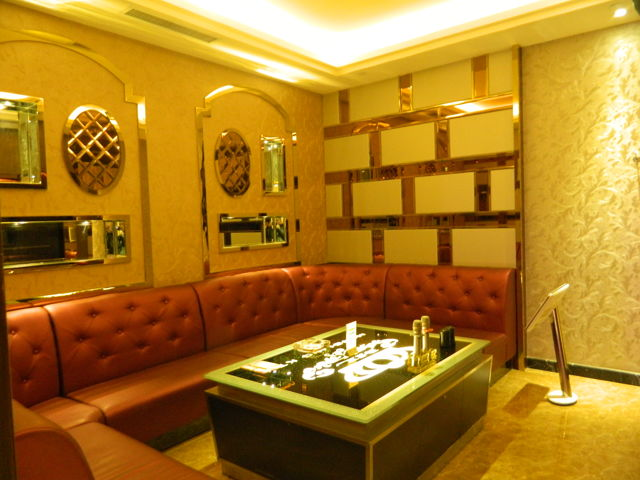

产品安装图：
