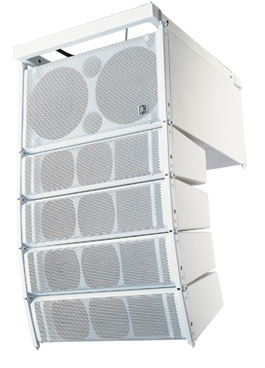

R4/R8 紧凑型有源线性阵列扬声器
R4/ R8主要针对超大型豪华厅影院、五星级大型会议室、多功能厅、教堂、礼堂等使用。本产品1组共包括1只有源超低音音箱，4只全频音箱，可以多组使用。 本产品利用线性阵列的技术设计而成。体积小巧，使用方便，内置600W的功率放大器和DSP音频处理器，只需外接音源就可以使用，可通过RS232接口和电脑连接，对每组产品进行频率响应、分频点、分频斜率、延时、增益、压限保护等全方位控制。
产品参数：
本产品高频单元采用带式高音，放音频率可达40kHz，高音的阻抗曲线和相位曲线几乎是一条理想的水平直线，由于振动质量轻至毫克级，瞬态特佳，中低频单元为了保证音质，采用特殊的薄型发泡橡胶折环加喷涂纸盆的振动系统，有效的降低了失真。有源超低频隐形的设计结合了低失真扬声器技术、线性功率放大器技术、DSP音频处理技术。 输入信号经内置的前级放大器放大，在由DSP数字音频处理器处理、分配，由功率放大器输出到超低频扬声器和全频音箱，形成一个有机的整体。箱体上的吊挂安装结构，更考虑到不同的使用环境，音箱的垂直角度可以最小1°的调整。
| 产品特点： >> 紧凑小巧适用于多种环境 >> 高频采用带式高音放音频率可达40kHz >> 中低频单元为了保证音质，采用特殊的薄型发泡橡胶折环加喷涂纸盆的振动系统，有效的降低了失真。 >> 吊挂考虑不同环境垂直角度可以最小1°调整，并可多组吊挂 >> 600W DSP有源功放 >> RS232 接口对系统提供全面控制 |
 |
| 软件 将机器通过RS232连接线直接联至PC机RS232串口， 若PC机没有RS232接口， 但有USB接口，可用USB的连接线进行连接。 |
 |
功放模块技术规格：
| 基本特性 | ||
| 音箱类型 | 有源烤漆术质线阵系统 | |
| 驱动单元 | R4 | HF:1×带式驱动单元 |
| LF:2×4"低频驱动单元 | ||
| R8 | LF:2×8"低频单元 | |
| 连接器 | R4 | 2×NL4 |
| R8 | 卡侬母输入和信号并接卡侬公输出 | |
| 箱体 | 箱体类型 | 梯形箱 |
| 箱体材质 | 15mm 11层桦木层压板 | |
| 电声指标 | ||
| 频率响应(-3dB) | 50Hz~40kHz | |
| 指向性(H×V) | 120°×(30°~90°)可调 | |
| 最大声压级 | 115dB/121dB(峰值) | |
| 输入阻抗(线路) | 10kΩ平衡输入 | |
| 高音调节范围 | ±12dB@10kHz | |
| 低音调节范围 | ±12dB@10kHz | |
| 总谐波失真THD+N | <0.1 %(0 dBV) | |
| 失真限制输出功率 (不带压限下THD0.5%) |
300W+300W | |
| 输入源电动势 | 1V | |
| 输入过载源电动势 | 10V | |
| 控制保护 | ||
| 功放类型 | H类 | |
| 散热方式 | 强制风冷+驱劫器强制风冷 | |
| 控制接口 | R5232,485,USB，三种方式 | |
| 安装运输 | ||
| 安装 | 4点专用五金件 | |
| 附件： | 标配件 | 4×M8吊环吊架 |
| 选配件 | R4/R8吊架 | |
| 音箱尺寸(W×H×D) | 492×900×608mm | |
| 包装尺寸(W×H×D) | 696×580×696mm | |
| 净重 | 45kg | |
| 总重 | 50kg | |

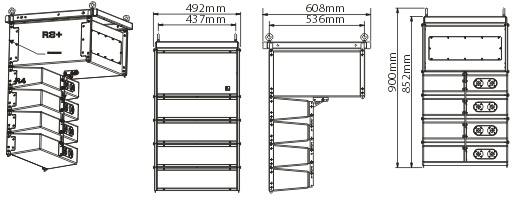

产品安装图：
