R6/R12a 无源线性阵列扬声器系统
R6/12a主要针对超大型豪华厅影院;五星级大型会议室、多功能厅、教堂、礼堂等使用。本产品1组共包括1只有源超低音音箱,4只全频音箱,可以多组使用。 本产品利用线形阵列的技术设计而成。体积小巧,使用方便,内置1600W的功率放大器和DSP音频处理器,只需外接音源就可以使用,可通过RS232接口和电脑连接,对每组产品进行频率响应、分频点、分频斜率、延时、增益、压限保护等全方位控制。
产品参数:
本产品高频单元采用带式高音,高音的阻抗曲线和相位曲线几乎是一条理想的水平直线,由于振动质量轻至毫克级,瞬态特佳,中低频单元为了保证音质,采用特殊的薄型发泡橡胶折环加喷涂纸盆的振动系统,有效的降低了失真。有源超低频隐形的设计结合了低失真扬声器技术、线性功率放大器技术、DSP音频处理技术。 输入信号经内置的前级放大器放大,在由DSP数字音频处理器处理、分配,由功率放大器输出到超低频扬声器和全频音箱,形成一个有机的整体。箱体上的吊挂安装结构,更考虑到不同的使用环境,音箱的垂直角度可以最小1°的调整。
特性&优势: ◇紧凑小巧适用于多种环境 ◇高频采用带式高音放音频率可达40kHz ◇中低音单元采用特殊的薄型发泡橡胶折环加喷涂 纸盆有效降低失真 ◇吊挂考虑不同环境垂直角度可以最小1°调整,并可多组吊挂 ◇ 1600W DSP有源功放 ◇ RS232 接口对系统提供全面控制 |
规格&参数:
基本特性 | ||
音箱类型 | 有源烤漆术质线阵系统 | |
驱动单元 | R6 | HF:1×带式驱动单元 MF:1×6.5”中频驱动单元 LF:2×6.5"低频驱动单无 |
R12 | LF:2×12"低频驱动单无 | |
连接器 | R6 | 2×NL4 |
R12 | 卡侬母输入和信号并接卡侬公输出 | |
箱体 | 箱体类型 | 梯形箱 |
箱体材质 |
R6:15mm 11层桦木层压板; R12a:18mm 13层桦木层压板 |
|
电声指标 | ||
频率响应(-3dB) | 40Hz-20kHz | |
指向性(H×V) | 120°×(30°~90°)可调 | |
******声压级 | 120dB/130dB(峰值) | |
输入阻抗(线路) | 10kΩ平衡输入 | |
高音调节范围 | ±12dB@10kHz | |
低音调节范围 | ±12dB@10kHz | |
总谐波失真THD+N | <0.1 %(0 dBV) | |
失真限制输出功率 (不带压限下THD0.5%) |
R6:140W+R12a:900W | |
输入源电动势 | 1V | |
输入过载源电动势 | 10V | |
控制保护 | ||
功放类型 | D类 | |
散热方式 | 制风冷+驱劫器强制风冷 | |
控制接口 | R5232,485,USB,三种方式 | |
安装运输 | ||
安装 | 4点专用五金件 | |
附件: | 标配件 | - |
选配件 | R12吊架 | |
音箱尺寸(W×H×D) | 730×1200×630mm | |
净重(1组0 | 130kg |

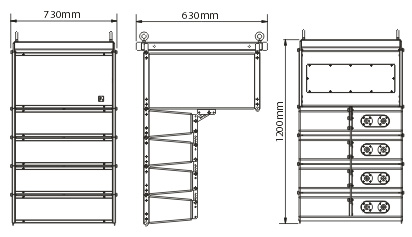

产品安装图:
